AutoCADで「開く」「名前を付けて保存」をクリックしてもウィンドウが開かない!


AutoCAD(オートキャド)を使用していて、「開く」(名前を付けて保存)アイコンをクリックしたのに、図面を開く(保存する)為のウィンドウ(ダイアログ)が表示されなくなるときがあります。
AutoCADやAutoCAD Mechanicalが落ちたり、IGESを開いたあとにこのような現象が起こることがあります。

トラブル状況

「開く」を実行しても、下記のように、コマンドラインに「開く図面ファイル名を入力」と表示されるだけで、ファイルの選択ダイアログが表示されません。
「名前を付けて保存」も同様です。

解決方法

  1. 一旦キーボードの「ESC」キーを押してコマンドをキャンセルします。
  2. キーボードから「filedia」と入力し、Enterします。

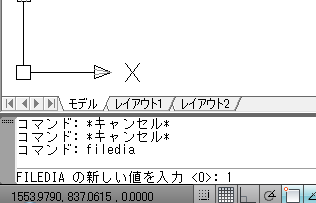

  3. 「FILEDIA の新しい値を入力 <0>:」と表示されるので、 1 を入力してEnterします。

上記設定を行うことで、「開く」「名前を付けて保存」のウィンドウが表示されるようになります。
