バルーンにアルファベットを入力したい
AutoCAD Mechanicalでバルーンにアルファベットを入力したいときの操作方法をご紹介します。
操作方法紹介動画
操作手順
- 画面を右クリックし「オプション」を選択します。

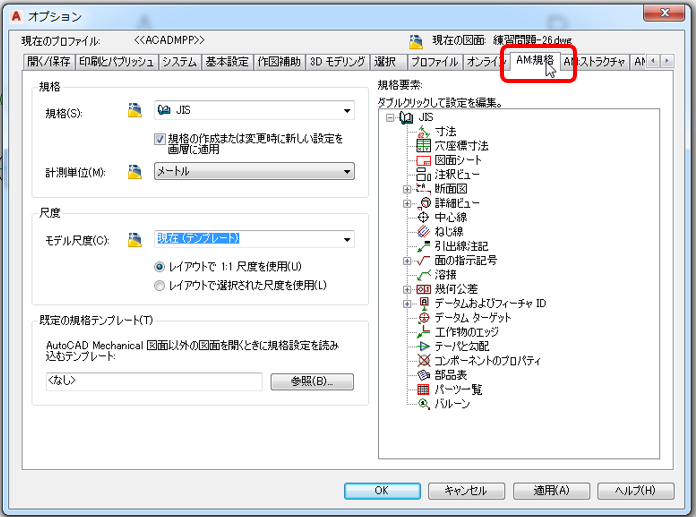

- 「オプション」ダイアログボックスの中の「AM規格」タブを選択します。

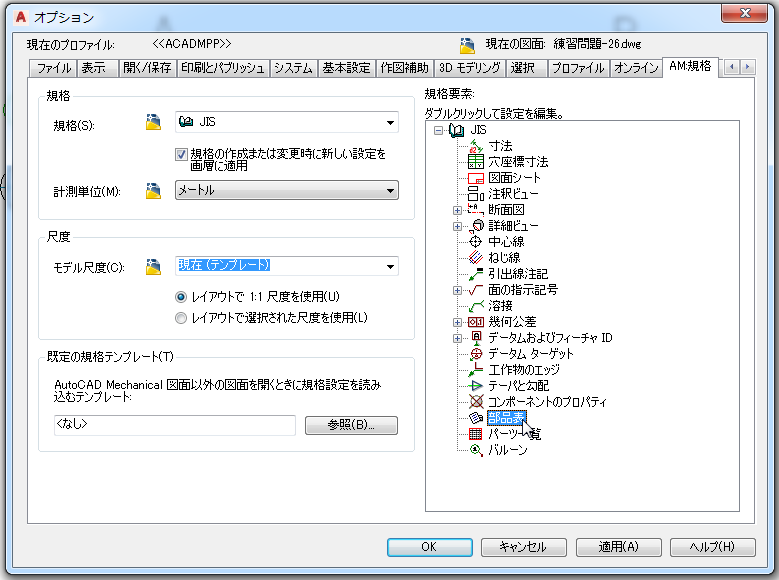

- 規格要素の中の「部品表」をダブルクリックします。

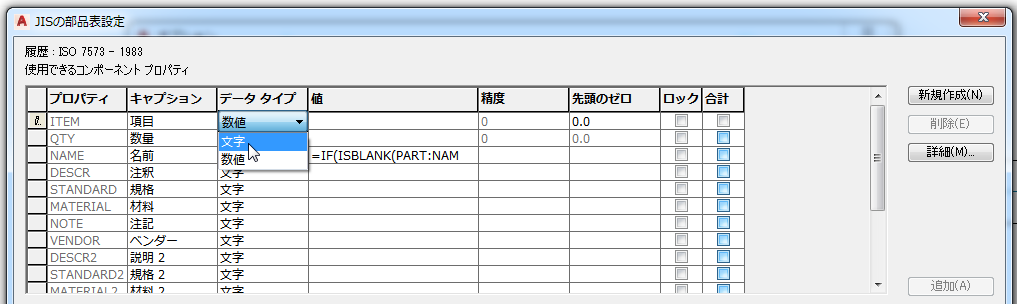

- 「ITEM」の「データタイプ」を「数値」から「文字」に変更します。

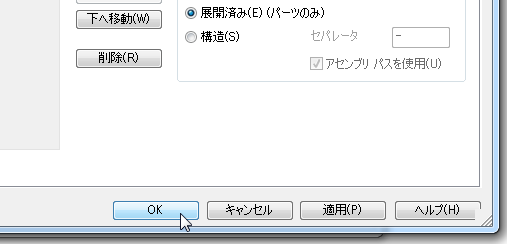

- 「OK」をクリックして画面を閉じます。

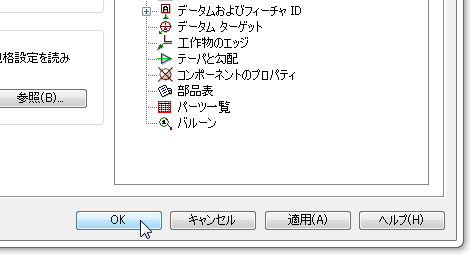

- 「オプション」画面もOKをクリックして閉じます。
- バルーンをダブルクリックします。

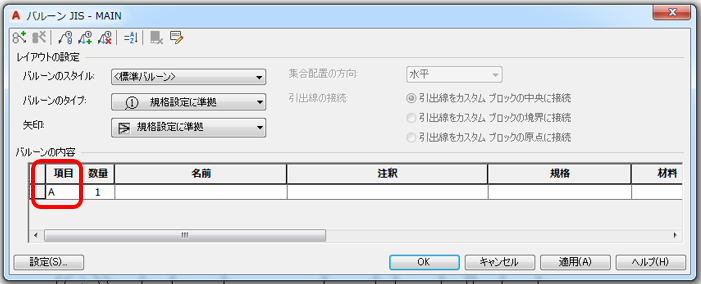

- 「項目」欄にアルファベットを入力します。

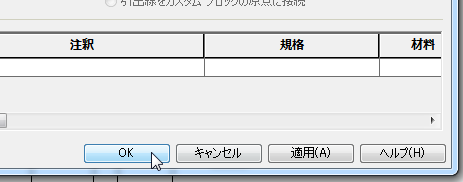

- OKをクリックします。
- 数字からアルファベットに変更されました。
