既に角度の付いている図形を指定した位置に回転コピーしたい

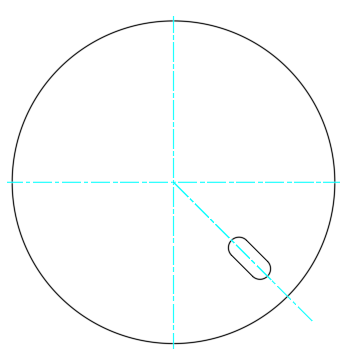

ACMで下図のように既に角度のついている図形を指定した位置に回転コピーしたいときの操作方法をご紹介します。
操作方法紹介動画

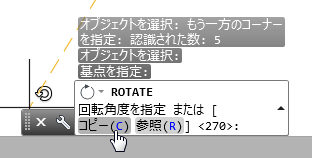

- 「回転」コマンドを実行します。
- オブジェクトを選択し、右クリックします。
- 基点をクリックします。
-

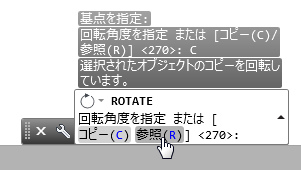

「コピー」オプションを選択します。
-
- 「参照」オプションを選択します。
- 参照する角度を選択します。
- 回転角度を入力、または点をクリックします。
操作手順
