円に接線を引きながら角度だけ固定したい(長さは任意)

ACMで円に接線を引きながら角度だけ固定したい(長さは任意)ときの操作方法をご紹介します。

操作方法紹介動画

操作手順

1. 円を作成します。



2. 「線分」コマンドを選択します。

3. 「shift+右クリック」で「接線」を選択します。



4. 円をクリックします。



5. 「＠」を入力します。



6. 長さ「100」を入力します。

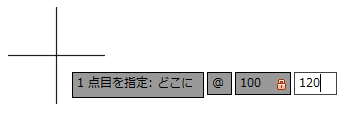

7. 「＜」を入力します。



8. 角度「120」を入力し、「Enter」します。



9. 円に接していて角度が固定された線が作成されました。


10. 別の方法もご紹介します。
    「下書き線」パネルの中の「円の下書き線」から「接線」を選択します。



11. 円を選択します。



12. 角度「120」を入力し、「Enter」します。
