隠線処理を行ったときの破線の太さを変更したい

隠線処理を行ったときの破線の太さを変更したいときの操作方法をご紹介します。

操作方法紹介動画

操作手順

• Mechanical画層管理を開きます。

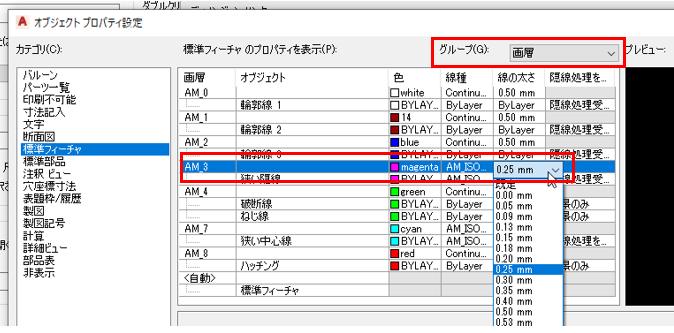

• 「AM_3」の線の太さを変更します。



AM_3が生成されていないとき

1. 「画層定義を表示/非表示」をクリックしてAM_3を表示させます。



   隠線が入る画層を変更したいとき

   1. 「オプション」を開きます。

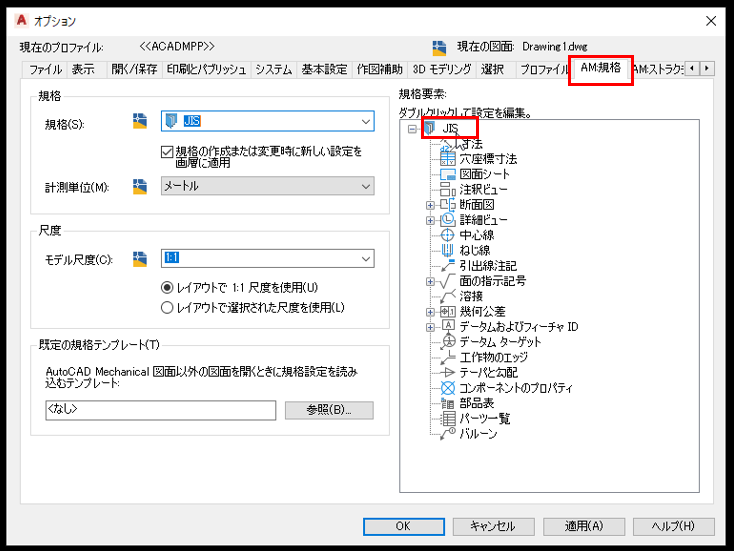

   2. 「AM:規格」タブを開き、規格をダブルクリックします。



   3. 「設定」を開きます。



   4. AM_3の線の太さを変更します。



こんなお悩みはありませんか？

• 独学で使用しているので、効率が悪い使い方をしているかもしれない
• 最適な使い方ができているかわからない
• 導入当時に設定したテンプレートが使いづらい
• もっと便利な機能を知りたい

講習やテンプレート作成、サポートをご希望の方は、下記のフォームをご利用下さい。
Vaultの導入、環境構築の相談も承っております。
また、お電話【0544-29-7654】での対応も行っております。
お気軽にご連絡下さい。
