現在画層「AM_3」で実線をオフセットしても破線にならず実線になる(色は変わる)


現在画層「AM_3」で実線をオフセットしても破線にならず実線になってしまう(色は変わる)ときの対処方法をご紹介します。

トラブル状況

  1. オフセットする線の線種を「ByBlock」にします。

  2. 現在画層を「AM_3」にします。

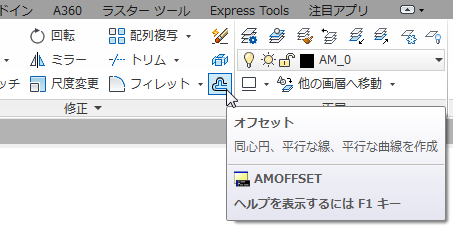

  3. 「オフセット」コマンドを実行します。

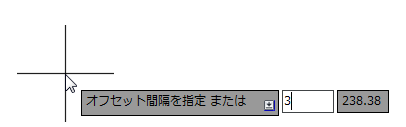

  4. オフセット間隔を指定します。

  5. オフセットする線を選択します。

  6. 破線ではなく実線になってしまいました。

解決方法

  1. オフセットする線の線種を「ByLayer」に変更します。

  2. 線をオフセットします。
    線種を「ByLayer」にすることで、破線としてオフセットできます。
