スナップで中点の設定を外しているのに線分を実行すると中点が表示されてしまう


AutoCAD Mechanicalで、スナップで中点の設定を外しているのに線分を実行すると中点が表示されてしまう場合の対処方法をご紹介します。

トラブル状況

  1. 「オブジェクトスナップ」から「中点」を外します。

  2. 線分を実行します。

  3. 中点が表示されてしまいます。

解決方法

  1. 画面を右クリックし、「オプション」を選択します。

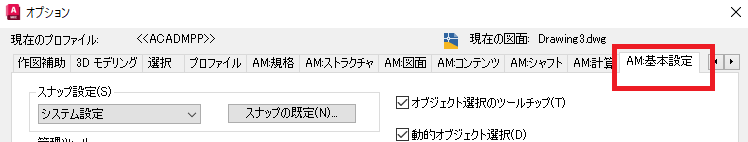

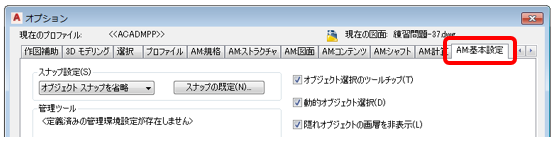

  2. 「AM:基本設定」を開きます。

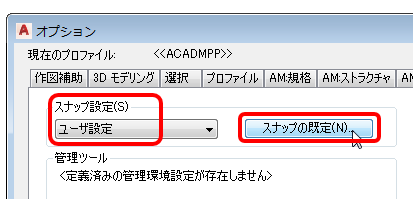

  3. 「スナップ設定」を「ユーザー設定」に変更し、「スナップの既定」ボタンをクリックします。

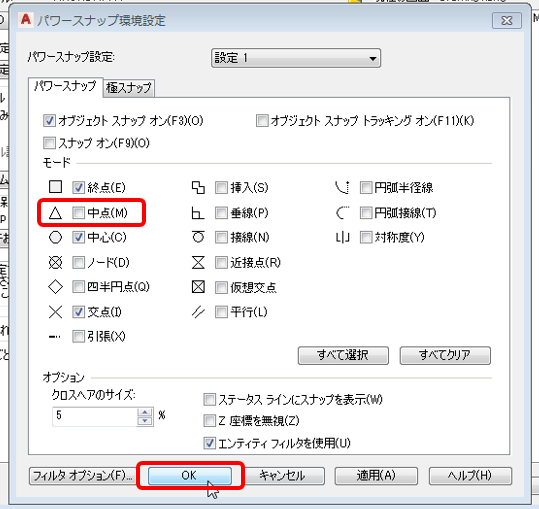

  4. 「中点」のチェックを外し、OKをクリックします。

  5. 中点が表示されなくなりました。
