引出線注記を移動させようとしても矢印の先端が線にくっついて離れない


引出線注記を移動させようとしても矢印の先端が線にくっついて離れないときの対処方法をご紹介します。

操作方法紹介動画

トラブル状況

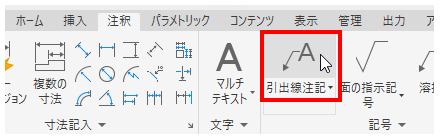

  1. 「引出線注記」コマンドを実行します。

  2. アタッチするオブジェクトを選択します。

  3. 次の点を選択します。

  4. 注記を入力します。

  5. 引出線注記を選択し、青い点をクリックし、移動させます。
    オブジェクトに引出線がくっついてしまい、オブジェクトから離れた場所へ移動できません。

解決方法

  1. 注記をダブルクリックします。

  2. 「引出線と文字列」パネルの中の「アタッチ解除」をクリックします。

  3. 「アタッチ解除されました」と表示されます。

  4. 注記を動かしてみると、離れた場所へ移動できるようになりました。
